Tray盘清洗工艺注意事项｜半导体IC托盘清洗要点

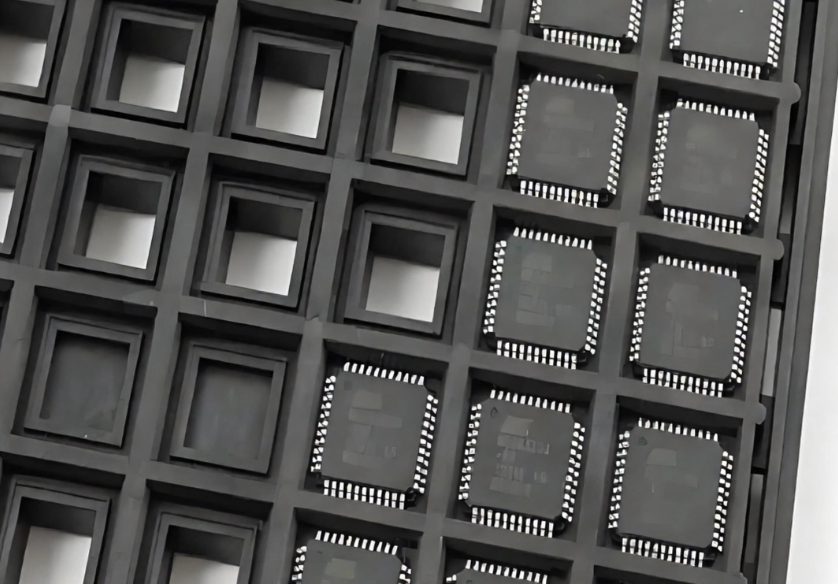

半导体IC Tray盘作为芯片、BGA、QFN器件自动化承载载具，反复周转使用后表面会附着粉尘、锡珠、有机油污、离子污染物，需要进行专业清洗。Tray盘清洗区别于普通工件清洗，核心难点在于不能破坏塑料基材、不能损伤ESD防静电层，同时严格控制颗粒与离子残留。深圳市羽杰科技有限公司结合多年半导体精密载具清洗配套经验，整理完整Tray盘清洗工艺注意事项，供封测、SMT行业技术人员参考。

一、来料与分选阶段

Tray盘材质分为注塑导电托盘（MPPO/PPE、PC+ABS）和吸塑抗静电托盘（PS/PET），两类托盘耐温、耐溶剂性能差异巨大，严禁混洗，混洗极易造成整批托盘变形或者ESD防静电层失效。

清洗前需要严格挑除不良品：存在开裂、严重翘曲（＞0.5mm）、型腔缺损、表面碳化发黑的托盘直接报废，不得进入清洗产线，这类缺陷经过清洗后会进一步放大，还可能划伤同批次其他托盘。

同时需要做好批次管理与清洗循环次数记录。吸塑涂层型Tray盘清洗循环次数建议≤5~10次；注塑本体导电Tray盘耐清洗性能更好，可支持≥30次清洗循环。托盘达到清洗上限后，必须强制开展ESD复测，检测不合格直接报废。

二、清洗剂与工艺参数管控

Tray盘清洗不可选用强碱性、强酸性清洗剂，清洗药液pH值建议控制在7~9区间。强碱会腐蚀塑料基材，加速抗静电助剂析出；强酸会造成托盘表面发雾、表面粗糙度上升。

清洗温度需要严格管控，主洗槽温度推荐40~55℃，严禁超过60℃，PS吸塑托盘对高温尤为敏感，高温会引发托盘翘曲、收缩、型腔尺寸超差，无法适配自动化机械手。

清洗方式优先选用兆声波清洗，慎用普通超声波清洗。普通超声（20-40kHz）空化效应强，容易剥离托盘表层抗静电涂层；兆声波（0.8-1MHz）清洗更加温和，对ESD层损伤小。若现场只能使用普通超声，功率密度≤5W/L，清洗时间≤3min。

清洗剂浓度按照供应商规格下限配制即可，并非浓度越高清洗效果越好。浓度过高会增加漂洗负担，带来离子残留风险。

三、漂洗与干燥环节

DI去离子水水质是控制离子残留的关键，终洗槽DI水电阻率≥18.2MΩ·cm，并且每2小时监测一次电阻率，当电阻率下降，代表水中离子污染物累积，需要及时更换纯水。

漂洗采用多级逆流溢流漂洗，不建议静态浸泡漂洗，至少设置2级以上溢流槽，逐级置换托盘表面残留清洗剂；静态浸泡容易造成批次交叉污染。

干燥属于高风险工序，很多清洗不良问题都出现在干燥阶段。禁止使用普通热风烘箱干燥，热风会带入环境颗粒，产生水印，加速托盘老化。推荐采用洁净氮气吹扫搭配真空低温干燥，干燥环境达到ISO 5（Class 100）洁净等级；干燥温度≤50℃，根据托盘厚度调整干燥时长，一般15~30min，禁止长时间高温烘烤。

托盘干燥完成后，冷却至室温再进行包装，热态直接封袋会产生凝露，形成水印并引入离子残留。

四、ESD保护，贯穿清洗全流程

ESD性能是IC Tray盘核心指标，清洗前、清洗后都必须做表面电阻率检测。清洗前检测用于筛选已经ESD失效的托盘，避免无效清洗；清洗后检测用于验证清洗工艺没有损伤防静电层。

ESD测试环境需要标准化：温度23±2℃、湿度50±5%RH，样品放置在该环境平衡至少30分钟再测试。低湿度环境（RH＜30%）下，涂层型Tray盘电阻会出现假性偏高，不能直接判定报废。

测试时采用多点取样，单个托盘至少测试5个点位：中心位置+四角型腔底面，不能只测试平整边框区域，边框ESD性能通常较好，型腔底面才是和芯片直接接触的关键位置。

全流程防静电操作不能忽略：清洗、搬运、检验、包装所有操作人员佩戴防静电腕带，工作台铺设防静电台垫，规避人为静电损伤风险。

五、洁净度与污染控制

颗粒检测为必检项目，清洗完成后借助颗粒计数器或者暗场显微镜检查托盘表面颗粒，≥0.5μm颗粒控制在≤10个/型腔；颗粒超标一般代表漂洗或者干燥环节洁净度不足。

离子残留定期检测，建议每批次或者每周使用离子色谱（IC）检测表面Na⁺、K⁺、Cl⁻、SO₄²⁻等离子残留，单项离子残留≤1.56μg/cm²（参考IPC-TM-650 2.3.25）。离子残留超标会造成芯片腐蚀、漏电失效，是半导体器件重大隐患。

做好二次污染防控，合格托盘只能使用防静电镊子或者真空吸笔取放，禁止裸手触碰型腔面，人体手上油脂、盐分是最常见污染源。

六、包装与存储要求

包装环境洁净等级不低于ISO 7（Class 10000），使用防静电屏蔽袋包装，禁止使用普通PE袋。如果托盘用于装载MSL≥3级湿敏器件，包装袋内部放置干燥剂和湿度指示卡（HIC），完成真空热封。

存储环境控制：环境温度≤30℃，相对湿度≤60%RH，远离热源、避免阳光直射；存放周期一般不超过6个月，超期需要重新清洗与检测。

托盘堆叠遵循N+1堆叠方式，N片装载器件托盘上方加盖1片空Tray做保护顶盖；堆叠高度不超过厂家规定限值（通常≤10层），防止底层托盘受压变形。

七、常见失效现象与对策速查

失效现象

总结

Tray盘清洗的本质是在不损伤基材和ESD层的前提下去除颗粒和离子污染。任何工艺参数调整，都必须同步验证外观尺寸、ESD性能、洁净度三项指标，不能只单纯看表面清洁效果。深圳市羽杰科技有限公司持续为半导体、SMT封测企业提供精密载具清洗配套方案，解决Tray盘清洗各类洁净度与ESD失效难题。

Q1：Tray 盘清洗后 ESD 电阻升高是什么原因？怎么解决？

A：Tray 盘清洗后表面电阻率超过 10⁹Ω/sq，通常由三个原因导致：一是普通超声波功率过大或清洗时间过长，剥离了表层抗静电涂层；二是清洗剂碱性过强（pH＞9），加速了抗静电助剂析出；三是托盘清洗循环次数已达上限（吸塑涂层型一般≤5~10 次）。解决方法：改用兆声波清洗、将清洗剂 pH 调至 7~9 区间、对超循环托盘强制 ESD 复测，不合格直接报废。

Q2：Tray 盘清洗温度最高不能超过多少度？

A：Tray 盘主洗槽温度建议控制在 40~55℃，严禁超过 60℃。PS 吸塑托盘对高温尤为敏感，超过 60℃会出现翘曲、收缩、型腔尺寸超差，导致自动化机械手无法精准拾取。干燥环节温度同样需控制在≤50℃，避免长时间高温烘烤加速托盘老化。

Q3：Tray 盘清洗用超声波还是兆声波好？

A：优先选用兆声波清洗（0.8~1MHz）。兆声波空化效应温和，对 Tray 盘表层 ESD 抗静电涂层损伤小，适合半导体精密载具。普通超声波（20~40kHz）空化冲击力强，虽然清洁力好，但容易剥离抗静电涂层，导致清洗后 ESD 性能失效。若现场只能使用普通超声，需严格控制功率密度≤5W/L、清洗时间≤3min，并在清洗后逐批复测表面电阻率。

Q4：Tray 盘清洗后颗粒超标怎么办？

A：清洗后 Tray 盘表面≥0.5μm 颗粒超过限值（通常≤10 个 / 型腔），需从三个环节排查：一是漂洗水颗粒过滤器是否失效，应定期更换 0.2μm 级终端过滤器；二是干燥环境洁净度是否达标，推荐升级至 ISO 5（Class 100），采用洁净氮气吹扫而非普通热风；三是包装环节是否引入二次污染，包装环境不低于 ISO 7（Class 10000），操作人员必须佩戴防静电腕带和无尘手套，禁止裸手接触型腔面。

Q5：注塑 Tray 盘和吸塑 Tray 盘能一起清洗吗？

A：严禁混洗。注塑导电托盘（MPPO/PPE、PC+ABS 基材）和吸塑抗静电托盘（PS/PET 基材）在耐温性、耐溶剂性、ESD 结构上差异很大：注塑托盘为本体导电，耐清洗循环次数≥30 次；吸塑托盘为表层涂层抗静电，耐循环次数仅 5~10 次。混洗会导致吸塑托盘在高温或超声条件下变形、ESD 层脱落，同时注塑托盘可能被吸塑托盘脱落的碎屑划伤型腔。清洗前必须按材质严格分批次处理。
